KS-WALWQ 天然氣氣體渦輪流量計

價格3500.00
  • 公司名稱 江蘇凱晟儀表有限公司
  • 品牌 凱晟儀表
  • 型號 KS-WALWQ
  • 產地 江蘇省金湖縣工業園區
  • 廠商性質 生產商
  • 更新時間 2020-03-25
  • 訪問次數 36

聯系方式:張經理13813337089

聯系我們時請說明是儀表網上看到的信息,謝謝!


品牌 材質 不銹鋼
精度等級 1.5 適用介質 氣體
款式 電子帶數顯 轉換器形式 一體式
公稱直徑 DN20-DN300mm 壓力范圍 中壓
工作壓力 1.6Mpa 溫度范圍 中溫
工作溫度 0-80℃ 產地 國產
加工定制 質保 1年

天然氣氣體渦輪流量計是新型速度式儀表,是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。溫壓補償氣體渦輪流量計,標配為雙供電(24V+電池供電),帶4-20mA輸出。

天然氣氣體渦輪流量計 詳細信息

天然氣氣體渦輪流量計-江蘇凱晟儀表有限公司

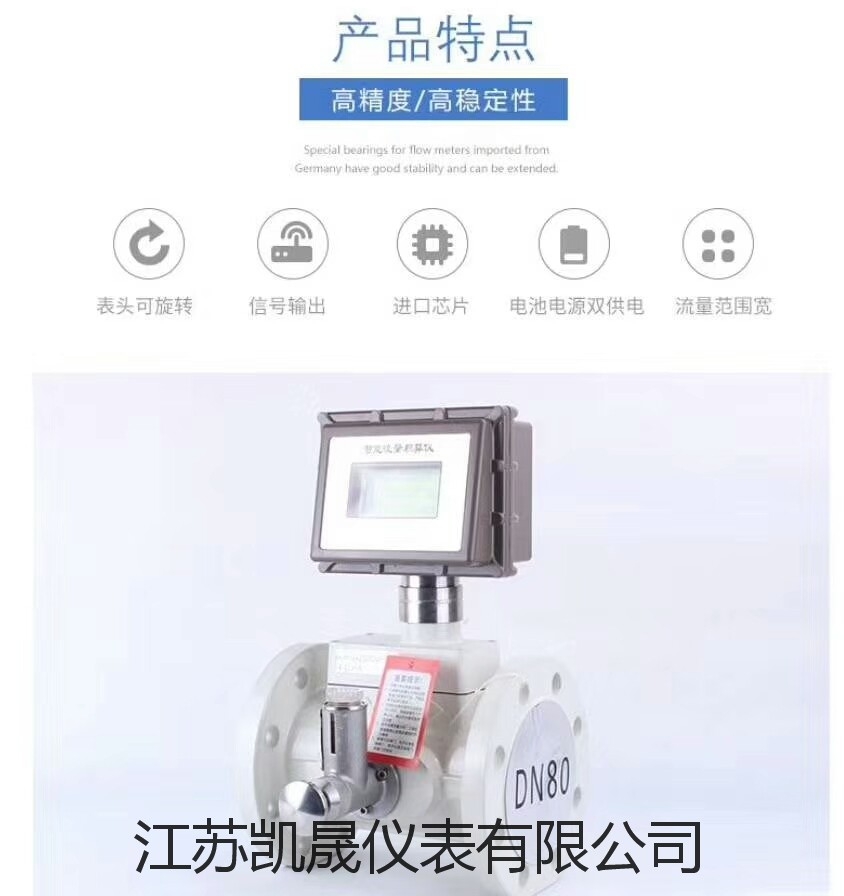

 天然氣渦輪流量計不銹鋼材質,液晶一體顯示瞬時流量,累積流量,壓力值,溫度值,測量精度高,始動流量低、壓力損失小,不易腐蝕、可靠性好、使用壽命長,法蘭安裝,鋰電池電源雙供電,安裝維護方便!

天然氣渦輪流量計是新型速度式儀表,是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。溫壓補償氣體渦輪流量計,標配為雙供電(24V+電池供電),帶4-20mA輸出。

KS-WALWQ氣體渦輪流量計概述:

      氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表,具有出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性,廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
WK-LWQ采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。氣體渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6。
KS-WALWQ按照供電方式、是否具備遠傳信號輸出可分為KS-WALWQ-□B型和KS-WALWQ-□C型。
KS-WALWQ-□B型:供電電源采用3.2V10AH鋰電池(可連續運行3年以上); 無信號輸出功能。
KS-WALWQ-□C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加RS485或HART通訊。


當氣體進入流量計時,首先經過獨立機芯的前導結構并加速,在流體的作用下,由于渦輪葉片與流體流向成一定角度,此時渦輪產生轉動力矩,在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時,轉速穩定,渦輪轉動速度與流量成線性關系,通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻,從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大,整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理,直接顯示標準體積流量和標準體積總量。采用新型傳感器,始動流量低、壓力損失小、抗振與抗脈動流性能好,不易腐蝕、可靠性好、使用壽命長。WK-KS-WALWQ氣體渦輪計量表特點:

采用新型微處理器與高性能的集成芯片,運算精度高、整機功能強大,性能優越。

采用先進的微功耗高新技術,整機功耗低。既能用內電池長期供電運行,又可由外電源供電運行。

按流量頻率信號,可將儀表系數分八段自動進行線性修正,可根據用戶需要提高儀表的計算精度。

采用EEPROM數據存貯技術,具備歷史數據的存貯與查詢功能,三種歷史數據記錄方式可供用戶選擇。

流量計表頭可180°旋轉,安裝使用簡單方便。

高精確度,一般可達±1.5%R、±1.0%R。

重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,在貿易結算中是優先選用的流量計。

可檢測被檢測氣體的溫度、壓力和流量,能進行流量自動跟蹤補償,并顯示標準狀態下(Pn=101.325KPa,Tn=293.15K)的氣體流量:可實時查詢溫度、壓力、時間、日期等數據。

流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量傳感器時,導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號,然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理,zui后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

KS-WALWQ氣體渦輪流量計工作原理:

天燃氣流量表結構:旋進旋渦流量計結構緊湊,主要由殼體、旋渦發生體、傳感器(溫度、壓力、流量)、整流器、支架和轉換器構成。

KS-WALWQ氣體渦輪流量計測量范圍及工作壓力:表1

儀表口徑及連接方式

25、40、50、80、100、150、200、250采用法蘭連接

25、40可采用螺紋連接

精度等級

±1.5%R、±1%R

量程比

1:10;1:20;1:30

顯示方式

雙排液晶同時顯示瞬時流量、累積流量

儀表材質

表體:304不銹鋼;葉輪:防腐ABS或優質鋁合金;顯示器:鑄鋁

被測介質溫度(℃)

-30℃~+80℃

環境條件

介質溫度:-30℃~+80℃,相對濕度5%~90%,大氣壓力86~106Kpa

輸出信號

標準二線制4-20mA(LWQ-C型)

供電電源

LWQ-B型:儀表內置鋰電池,可連續工作3年以上,LWQ-C型:24VDC外供電

信號傳輸線

2×0.3

傳輸距離

≤1000m

信號線接口

內螺紋M20×1.5

防爆等級

ExdIIBT6

防護等級

IP65

測量范圍及工作壓力表2(注:表2所示測量范圍均為工作狀態下流量范圍)

型號規格

公稱通徑(mm)

流量范圍(m3/h)

始動流量(m3/h)

工作壓力(MPa)

安裝形式

KS-WALWQ-25A

25(1")

0.7-7

0.6

4.0

法蘭

螺紋

KS-WALWQ-25B

1.5-15

1.0

4.0

KS-WALWQ-25C

3-30

2.0

4.0

KS-WALWQ-40A

40(1.5")

4-40

2.5

4.0

法蘭螺紋

KS-WALWQ-40B

8-80

3

4.0

KS-WALWQ-50A

50(2")

10-100

3.5

4.0

法蘭

KS-WALWQ-50B

15-150

4

4.0

法蘭

KS-WALWQ-80

80(3")

15-300

4

1.6

法蘭

KS-WALWQ-10O

100(4")

20-400

5

1.6

法蘭

KS-WALWQ-150

150(6")

50-1000

8

1.6

法蘭

KS-WALWQ-200

200(8")

100-2000

20

1.6

法蘭

KS-WALWQ-250

250(10")

150-3000

30

1.6

法蘭

KS-WALWQ-300

300(12")

200-4000

40

1.6

法蘭

KS-WALWQ氣體渦輪流量計儀表選型:

1.選型說明

用戶在選型時,應根據管道公稱壓力、介質zui高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。

為使流量計的使用性能zui好,流量計的使用流量范圍應在(20%~80%)Qmax范圍內比較合適。

2.選型譜表

型 號

說 明

KS-WALWQ-

-□

/□

/□

類型

N

   脈沖輸出型氣體渦輪流量傳感器

儀表口徑

25A/B/C

25mm

40A/B

40 mm

50A/B

50 mm

80

80 mm

100

100 mm

150

150 mm

200

200 mm

250

250 mm

300

300 mm

傳感器材質

N

基本材質,優質鋁合金。(zui高耐壓:1.0MPa)

S

不銹鋼材質。(高壓防腐型)

特殊結構

A

氧氣專用結構(脫油脫脂處理)

B

壓縮空氣專用結構(高流速設計)







訂貨須知:

用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。

需要我公司的顯示儀表配套時,請參閱相應的說明書,選用合適的型號,或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
