仪表网>产品库>流量仪表>流量计>其他流量计> 食用油专用流量计采购型号

食用油专用流量计采购型号

产品报价?#28023;?/b>面议

更新时间:2019-06-11 18:17访问人数: 96次

牌:

号:地:淮安市

公司名?#30130;?/font> 江苏迅尔仪表科技有限公司 厂商性质:生产商

联系人:刘春章 18015140599

(联系我时,请说明是在仪表网上看到,谢谢!)


品牌 产地 国产
加工定制

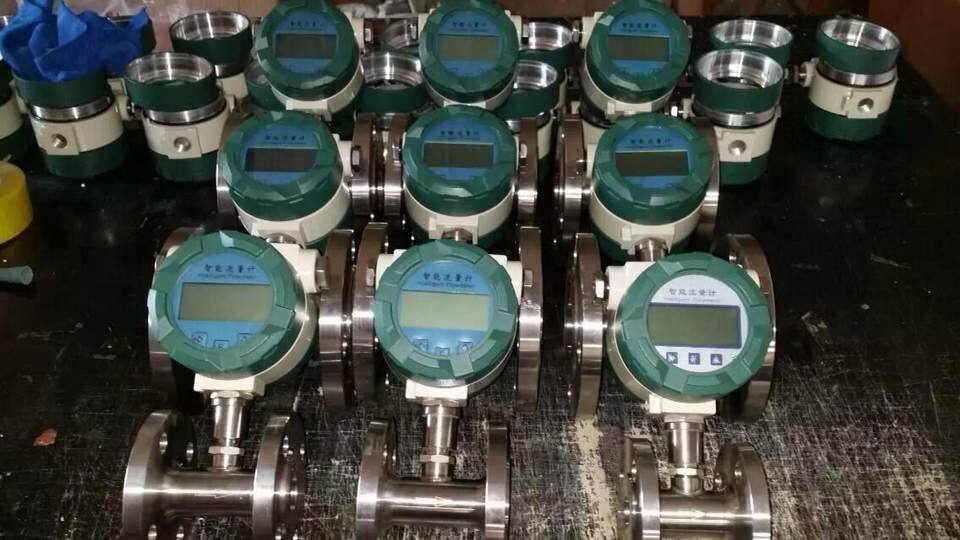

食用油专用流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体流量 流量计之一。 具有结构简单、精确度高、安装维修使用?#22870;?#31561;特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域, 适用于测量封?#23637;?#36947;中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配?#36164;?#29992;,

食用油专用流量计采购型号 详?#24863;?#24687;

 一、  概述

食用油专用流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体流量 流量计之一。  具有结构简单、精确度高、安装维修使用?#22870;?#31561;特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域, 适用于测量封?#23637;?#36947;中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配?#36164;?#29992;,可以进行自动定量控制、超量报警等用途;


二、食用油专用流量计 产品特点:
■传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能;
■结构简单、牢固以?#23433;?#35013;?#22870;悖?br />■  测量范围宽,下限流速低;
■压力损失小,重复?#38498;茫?#31934;确度高,叶轮具有防腐功能;
■具有较高的抗电磁干扰和抗振动能力;


三、  工作原理:
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测 和线圈组成)的磁场中, 旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。  在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k
式中:
f——脉冲频率[Hz];
k——传感器的仪表系数
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数;
 每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量;


四.食用油流量计 主要技术性能:
■公称通径: DN4-DN200mm
■介质温度?#28023;?20-80)℃、(-20-120)℃、(-20-150)℃;
■ 环境温度?#28023;?20-55)℃;
■精度等级:±0.2%、±0.5%、±1%;
■输出信号:电压脉冲 、4~20mA二线制;
■ 供电电源:传感器:+5V~+24VDC(外接) 变送器:+24VDC(外接),流量计:3.0V锂电池(内置)
■ 显示方式:现场显示,高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)所有有效数据掉电后保持10年不丢。
■ 本体材质:304、316L;
■叶轮材质:2Cr13(镀钛 、双相钢)
■轴承材质?#27827;?#36136;合金;
■ 连接方式:螺纹、法兰、法?#25216;?#35013;、卫生卡箍接口;
■法兰标准:国家标准
■工作压力:1.6~42MPa(10-42MPa高压需定做加工);
■防护等级:IP65?#29615;?#29190;等级:ExdIICT6Gb;



?#38382;?#19982;技术性能

1.技术性能:表1

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

精度等级

±0.5%R

量程比

1:10;1:15;1:20

仪表材质

304不锈钢、316(L)不锈钢等

被测介质温度(℃)

-20~+120℃

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

输出信号

4-20mADC电流信号(LWGY-□C型)

供电电源

LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC

信号传输线

2×0.3(二线制)

传输距离

≤1000m

信号线接口

内螺纹M20×1.5(LWGY-□C型)

防爆等级

ExdIIBT6

防护等级

IP65



六.食用油流量计 安装尺寸:
传感器的安装方式根据规格不同采用螺纹或法兰连接,安装方式见图1.图2,图3


图1  DN4-DN10螺纹连接及法兰连接(含直管段)
图2  DN15-DN50螺纹连接
图3 食用油流量计  DN15-DN200法兰连接


食用油流量计 测量范围及工作压力:表2

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规耐受压力(MPa)

特制耐压等级(MPa)(法兰连接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5

4.0、6.3、12、16、25

DN 125

25~250

13~250

1.6

2.5、4.0、6.3、12、16

DN 150

30~300

15~300

1.6

2.5、4.0、6.3、12、16

DN 200

80~800

40~800

1.6

2.5、4.0、6.3、12、16

智能液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器

液体涡轮流量计

液体涡轮流量计

具有精度高,重复?#38498;茫?#23551;命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量

?#25910;?#19982;维修编辑

下介绍?#22797;?#24120;见?#25910;?#20135;生的原因及排除方法: (一)加油机整机不排油的?#25910;?#19982;维修

  1、电器?#25910;?#20351;电动机不能转动。检修电器部件。

  2、油罐内单向阀,阀面不严密或卡住,油泵零件磨损?#29616;兀?#27833;泵内泄漏过大。检修更换单向阀或油泵内损坏失效的零件。

  3、油泵或计量器零件损坏卡死或因油品持量原因粘连。检修更换损坏零件或清洗油泵、计量器。

  4、油泵、油气分离器低压腔,输油管线渗漏进大量空气。检修渗漏部位。

  (二)加油机整机出油量显著减少的原因及排除方法

  1、电机皮带松,过滤器堵塞,单向阀、滤网堵塞。调紧电机皮带,清洗过滤器网。

  2、计量器因油品质量转动阻力大或加油枪主阀开启行程过小。清洗计量器或调节加大油枪主阀开启行程。

  (三)加油机、计量器计量超差,调节无效的原因及排除方法原因是计量器内零件?#29616;?#30952;损。排除方法:检修更换?#29616;?#30952;损的零件。

  (四)液体涡轮流量计流量指示值偏大或偏小的原因及排除方法

  1、偏大的原因是

  (1)流量有较大脉冲。排除方法:减小管路中的流量脉冲。

  (2)介质粘度偏大。排除方法:更新调整齿轮并进行修正。

  2、偏小的原因:

  (1)实测流量超过规定范围。排除方法:更换其它规格的液体涡轮流量计或使运行流量在规定范围内。

  (2)介质粘度偏小。排除方法:更换调整齿轮来修正。

(3)指示传动部分不灵活或转子与壳体相碰。排除方法:检查转?#21360;?#36724;?#23567;?#39537;动齿轮等安装是否正确更换已磨损零件。

注意事项编辑

选型

涡轮流量计正?#36153;?#22411;才能保证涡轮流量计更好的使用。选用什么种类的涡轮流量计应根据被测流体介质的物理性质和化学性质来决定?使涡轮流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

1、精密功能检查

精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡轮流量计。

2、可测量的介质

测量介质流速、仪表量程与口径 测量?#35805;?#30340;介质时,涡轮流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工?#23637;?#36947;相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。

安装

为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法

对直管段的要求:流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。 流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。

对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。

对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。

对外部环境的要求:流量计 装在室内,必须要安装在室外时,一定要采用防晒、防雨.防?#29366;?#26045;,以免影响使用寿命。

对介?#25163;?#21547;有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。

安装场所:流量计应安装在便于维修,无强电磁干扰与?#30830;?#23556;的场所

对安装焊接的要求:用户另配一对标准法兰焊在前后管道上。不?#24066;?#24102;流量计焊接! 安装流量计前应严格清除管道中焊渣等脏物, 径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时,法?#25216;?#30340;密封垫片不能凹入管道内。

流量计接地的要求:流量计应可靠接地,不能与强电系统地线共用。

对于防爆型产品的要求:为了仪表安全正常使用,应?#26149;?#38450;爆型流量计的使用环境是否与用户防爆要求规定相符,且安装使用过程中,应严格遵守国家防爆型产品使用要求,用户不得自行更改防爆系统的连接方式,不?#30431;?#24847;打开仪表。 选型在规定的流量范围内,防止超速运行,以保证获得理想准确度和保证正常使用寿命。 安装流量计前应清理管道内杂物?#26680;?#29255;、焊渣、石块、粉尘等推荐在上游安装5微?#21672;?#23380;的过滤器用于阻挡液滴和沙粒。 流量计投运时应缓慢地先开启前阀门,后开启后阀门,防止?#24067;?#27668;流冲击而损害涡轮。 加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2-3次。由于试压、吹扫管道或?#29260;?#36896;成涡轮超速运转,以及涡轮在反向流中运转都会可能使流量计损坏。 流量计运行时不?#24066;?#38543;意打开前.后盖,更动内部有关?#38382;?#21542;则将影响流量计的正常运?#23567;?小心安装垫片,确保没?#22411;?#20986;物进入管道,以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
